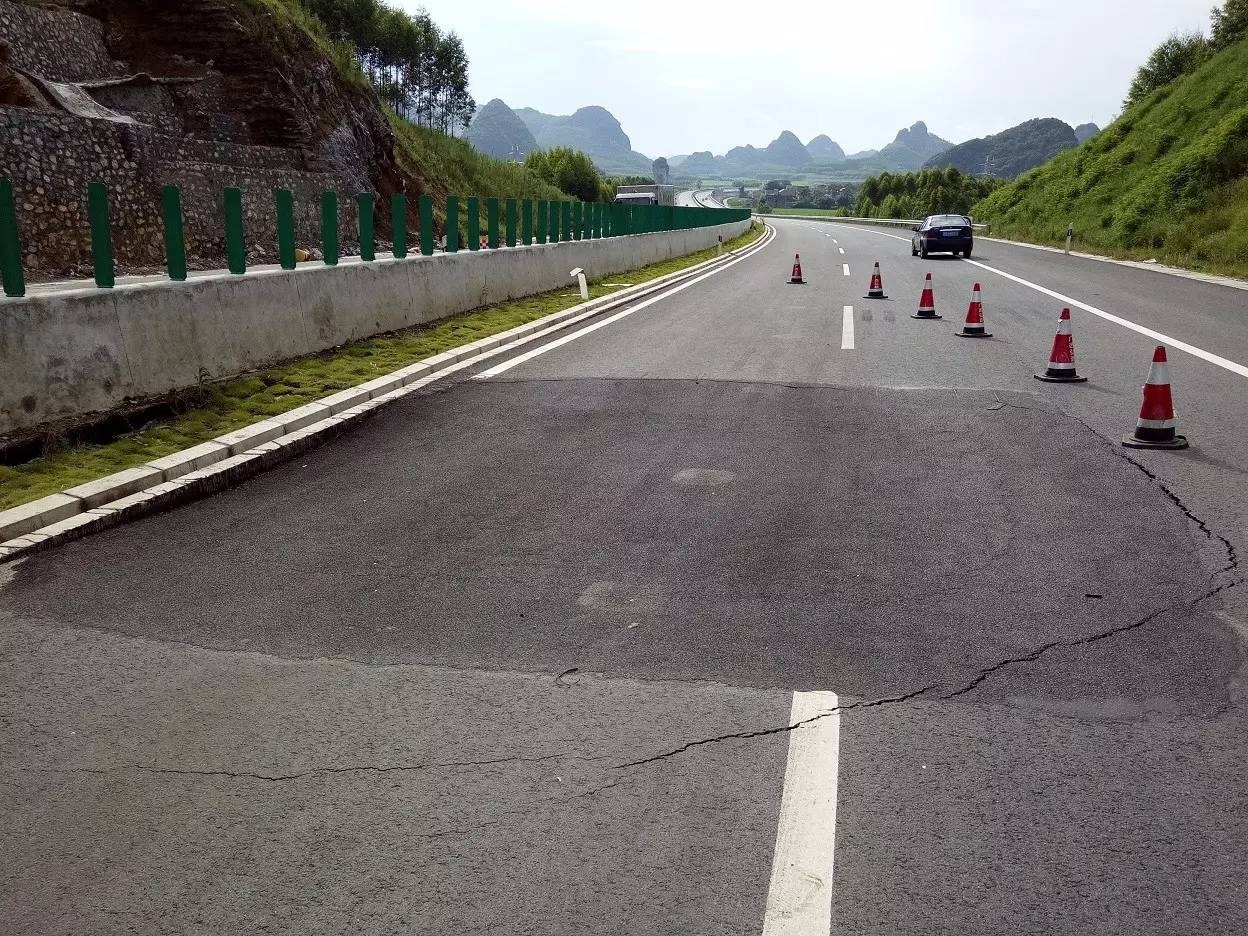

•

  裂缝

•

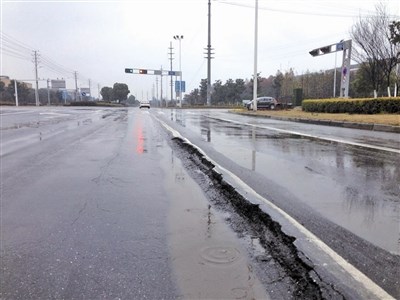

  路面沉降

•

  路面开裂

地聚合物是由高分子聚合物、期联剂、物搀合料、水泥等多种物料摔合而成的混合料，加水快速搅均匀后，用于路基加国填充的注材料。

水泥路面脱空地聚合物注浆处治技术与应用

(1)水泥路面脱空形式

水泥混凝士路面结构层层间脱空病害主要有三种形式

1.路基不均匀沉作用造成的路基与底基层(垫层)层脱空

2.裂、接経处行车荷载与水的作用造成的底基层(垫层)与基层层间脱空

3.面板与基层层间脱空。

(2)水泥眳面脱空地聚合物注浆处治

注浆施工前，施工人员需仔细复核施工段落板底脱空检测情况，确定板底脱空洼浆点位，标示钻孔位置，并对道路交通予以封闭。

布孔：按照脱空检辺与弯沉检标记的检测点位，对每块病害板块上的孔位进行精确定位，并使用油漆标示。

钻孔：使用直径16mm的钻头钻孔，钻孔深度穿透水泥面板与基层，到达路床顶面(即钻孔穿运整个刚性结构层)。

清孔：及时用清扫工具将孔周围钻杆带出的灰尘粉末清扫干净;用吹尘机或小型空压机密封通孔，并将孔内和孔周围灰尘吹净。

制浆：地聚合物注浆料器严格按照水灰比进行注浆料搅拌。本次试验段地聚合物注浆混合料水灰比为0.33，制浆时在搅拌内做水位标记，毎天施工完毕，制浆用的搅拌应及时清理清洗干浄。

注浆：启动注浆设备，调整压力至设计注浆压力

(1.5MPa)并进行试注观测;开启注浆泵，稳压态注浆，待注浆压力上升超过设计注浆压力1.5MPa时或注浆设备活塞停止5s以上或路面抬升立即停止注浆，拔出注浆头，移至下孔

封孔：注浆作业结束后，及时用木塞封闭注浆时的冒浆孔，并用士工布擦洗注浆孔周边溢出的浆液。

养护：警通型地聚合物注浆材料洼浆板块的养生时间不能低于24小时，快凝型地聚合物洼浆材料注浆板块的养生时间不能低于4小时。养生期内禁止车辆通行。
